KJL - ตู้ Wall Mount Rack 19" สำหรับติดตั้งผนัง K1 รุ่น KRWR

ตัวตู้ผลิตจาก เหล็กแผ่นขาว (SPCC) คุณภาพสูง ความหนา 1.2 mm.
ตัวตู้ออกแบบและควบคุมการผลิตด้วยระบบ CNC (Computer Numerical Control)
ลักษณะการเคลือบผิว: Pre-Treatment ด้วย Zinc Phosphate และพ่นด้วยสีฝุ่น Electrostatic Powder Coatings สีเทาหยาบ KJ04128X และ สีขาวหยาบ KJ04117X ด้วย SWISS Technology นวัตกรรมขั้นสูงจากประเทศสวิตเซอร์แลนด์ ทําให้สีมีความคงทน สวยงาม ทนต่อการขูดขีด
การทดสอบ Salt Spray Test : โลหะและผิวเคลือบ (Surface Coatings) สามารถต้านทานการกัดกร่อนของวัสดุ ได้ถึง 240 ชั่วโมง
กุญแจลิ้นชักสีดํา คุณภาพสูง ใช้งานง่าย สะดวก และรับประกันการใช้งาน
ฝาตู้ด้านหน้า เป็นแบบปิดทึบและใส่อะครีลิคสีชา ความหนา 4.0 mm. ฝาแบบเจาะรูบางส่วน และ ฝาแบบเจาะรูเต็มบานเพื่อระบายความร้อนปละปลอดภัยต่อการใช้งาน พร้อมยางซีลกันบาดที่ขอบฝาทุกบาน
รายละเอียดวัสดุอุปกรณ์อื่นๆ มีครบครัน ติดตั้งง่าย พร้อมใช้งาน เช่น มีชุดลูกกลิ้งภายในตู้ มีช่องเจาะเข้าสาย มีบานพับกลึงแข็งแรงทนทาน มีสายกราวด์ป้องกันไฟรั่วมีแท่งเสาเพื่อยึดติดอุปกรณ์ต่างๆ และสามารถปรับทิศทางได้ เป็นต้น
ใช้สำหรับติดตั้งจัดเก็บอุปกรณ์คอมพิวเตอร์และสายสัญญาณต่างๆ เพื่อความเป็นระเบียบเรียบร้อยปลอดภัย และช่วยในการจัดการระบบระบายความร้อนได้อย่างมีประสิทธิภาพ
Wal l Mount Rack 19" เป็นตู้ขนาดเล็กใช้ติดตั้งกับผนังโดยมีขนาดความสูง 6U , 9U , 12U เหมาะสำหรับจัดเก็บอุปกรณ์ที่ไม่มาก เช่น Switch , Patch Panel หรือ เครื่องสำรองไฟขนาดเล็ก

ตู้ Wall Mount Rack 19" รุ่น KRWR

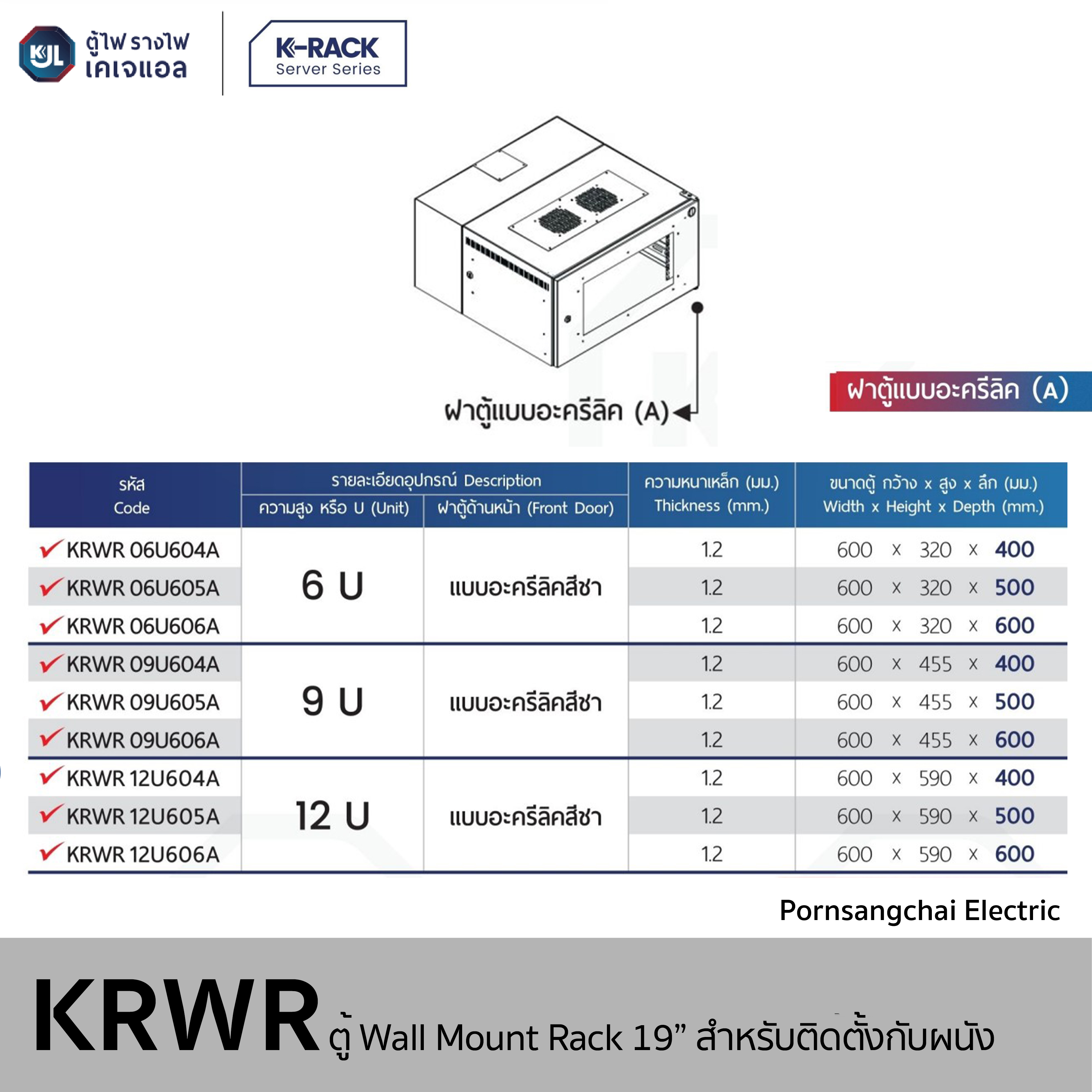

รหัส	รายละเอียดอุปกรณ์ตู้
รหัส	ความสูง (U)	ฝาตู้หน้าด้าน	กว้าง x สูง x ลึก (ม)
KRWR 06U604A	6 U	แบบ อะครีลิคสีชา	600 x 320 x 400
KRWR 06U605A			600 x 320 x 500
KRWR 06U606A			600 x 320 x 600
KRWR 09U604A	9 U		600 x 455 x 400
KRWR 09U605A			600 x 455 x 500
KRWR 09U606A			600 x 455 x 600
KRWR 12U604A	12 U		600 x 590 x 400
KRWR 12U604A			600 x 590 x 500
KRWR 12U604A			600 x 590 x 600

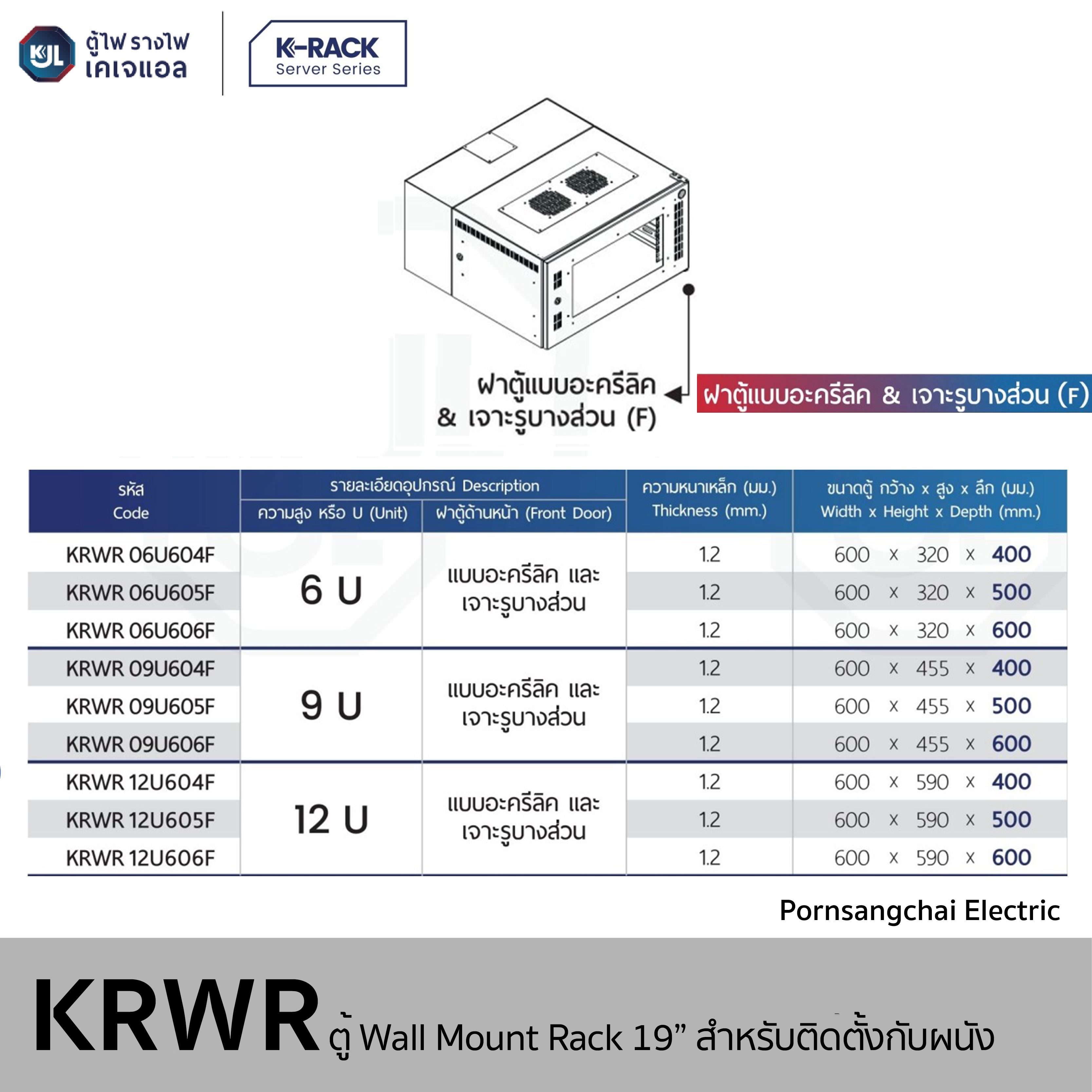

รหัส	รายละเอียดอุปกรณ์ตู้
รหัส	ความสูง (U)	ฝาตู้หน้าด้าน	กว้าง x สูง x ลึก (ม)
KRWR 06U604F	6 U	แบบ อะครีลิค และ เจาะรูบางส่วน	600 x 320 x 400
KRWR 06U605F			600 x 320 x 500
KRWR 06U606F			600 x 320 x 600
KRWR 09U604F	9 U		600 x 455 x 400
KRWR 09U605F			600 x 455 x 500
KRWR 09U606F			600 x 455 x 600
KRWR 12U604F	12 U		600 x 590 x 400
KRWR 12U604F			600 x 590 x 500
KRWR 12U604F			600 x 590 x 600

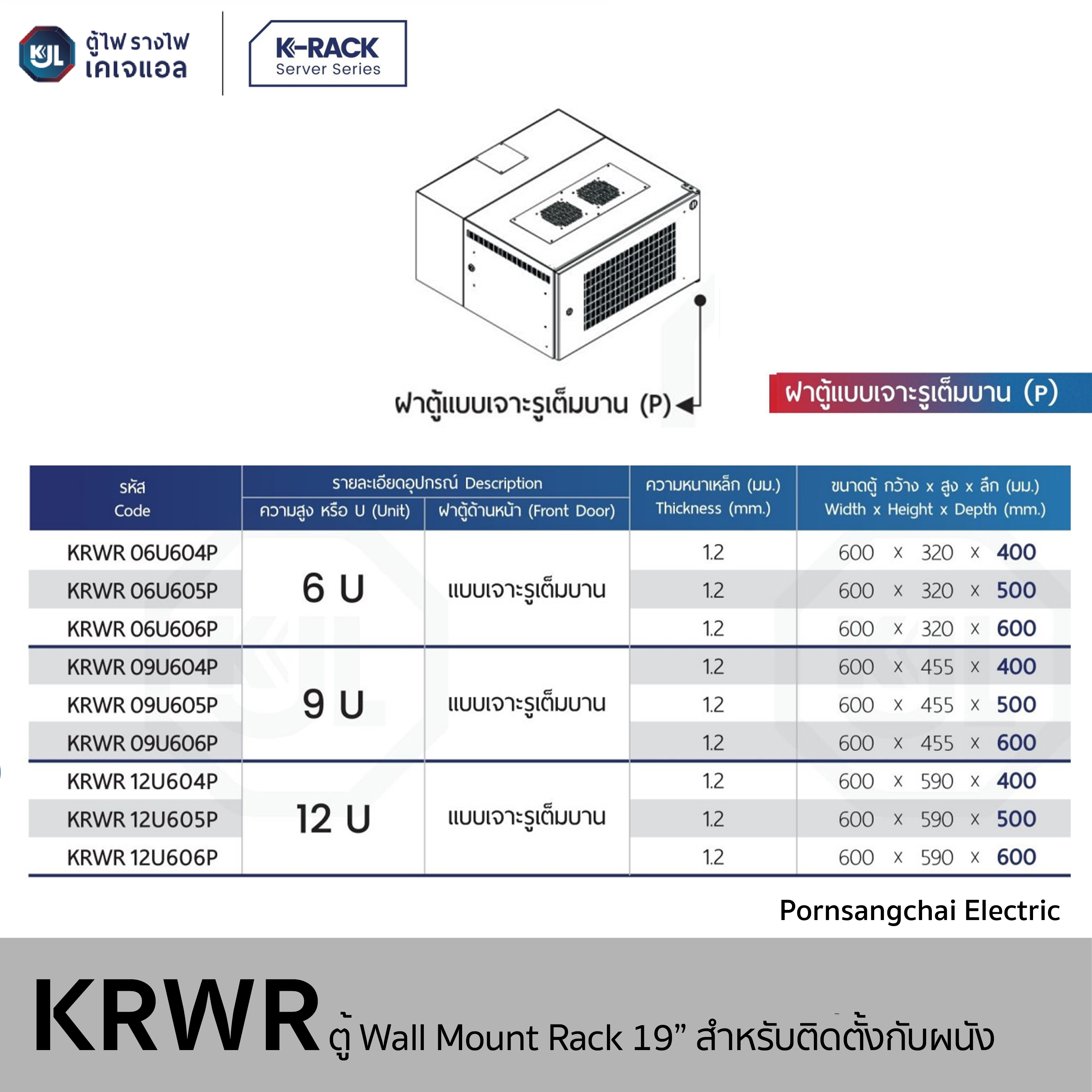

รหัส	รายละเอียดอุปกรณ์ตู้
รหัส	ความสูง (U)	ฝาตู้หน้าด้าน	กว้าง x สูง x ลึก (ม)
KRWR 06U604P	6 U	แบบ เจาะรูเต็มบาน	600 x 320 x 400
KRWR 06U605P			600 x 320 x 500
KRWR 06U606P			600 x 320 x 600
KRWR 09U604P	9 U		600 x 455 x 400
KRWR 09U605P			600 x 455 x 500
KRWR 09U606P			600 x 455 x 600
KRWR 12U604P	12 U		600 x 590 x 400
KRWR 12U604P			600 x 590 x 500
KRWR 12U604P			600 x 590 x 600
